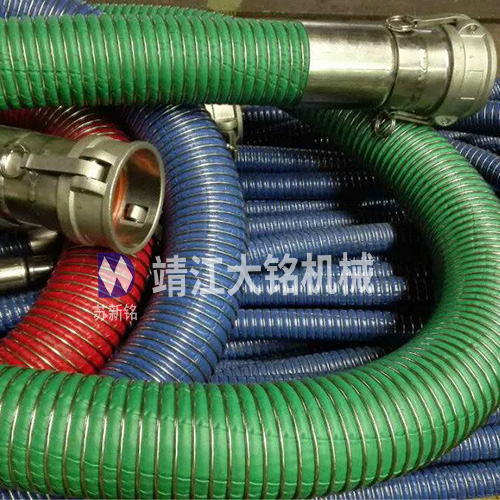

一、输油复合软管应用
1、主要应用于仓储库区、交换站、装卸平台的液态油品管道传输的软连接部分；
2、能在常规条件下输送各种油品。
二、特点
1、 质量轻，具有高强度、安全性、柔韧性能好特性；
2、 防静电结构设计，接头同时接触内层钢丝和外层钢丝，确保长期的导电性。
3、 有多种软管类型可供选择—GGP/SGP/SSP/SGT/SST。
三、结构和材料
项目 | 1 | 2 | 3 | 4 |
部件名称 | 内层钢丝 | 内阻隔层 | 外覆层 | 外层钢丝 |
GGP | 镀锌钢丝 | PP | PVC涂层织物 | 镀锌钢丝 |
SGP | 不锈钢钢丝 | PP | PVC涂层织物 | 镀锌钢丝 |
SSP | 不锈钢钢丝 | PP | PVC涂层织物 | 不锈钢钢丝 |
SGT | 不锈钢钢丝 | PTFE | PVC涂层织物 | 镀锌钢丝 |
SST | 不锈钢钢丝 | PTFE | PVC涂层织物 | 不锈钢钢丝 |
* 定制软管不锈钢钢丝可为304或316。
四、技术参数
电阻: DN＜50mm，R≤2.5ohm/m；DN≥50mm，R≤1.0ohm/m
真空度： 0.9bar
最大伸长率：≤10%（ISO 1402试验压力）
最大扭曲度：≤10°/m（ISO 1402试验压力）
最小爆破压力： 4倍的允许工作压力
介质温度范围：-30℃～＋80℃
设计、制造及检测标准：欧标EN13765-2010
内径 | 最大工作压力 | 介质温度 | 最小弯曲半径 | 重量 | 单根最长生产长度 | |
英寸 | 毫米 | 兆帕 | ℃ | 毫米 | 千克/米 | 米 |
1 | 25 | 1.0 | -30℃～＋80℃ | 125 | 0.95 | 30 |
1.5 | 40 | 150 | 1.15 | 30 | ||
2 | 50 | 200 | 1.47 | 30 | ||
2.5 | 65 | 200 | 2.2 | 30 | ||
3 | 80 | 300 | 2.4 | 30 | ||
4 | 100 | 400 | 4.4 | 40 | ||
5 | 125 | 500 | 11 | 20 | ||
6 | 150 | 575 | 12.6 | 20 | ||
8 | 200 | 800 | 20.1 | 15 | ||
10 | 250 | 1000 | 24.1 | 15 | ||
12 | 300 | 1200 | 30 | 15 | ||
1 | 25 | 1.4 | -30℃～＋80℃ | 200 | 0.95 | 30 |
1.5 | 40 | 200 | 1.7 | 30 | ||
2 | 50 | 225 | 1.8 | 30 | ||
2.5 | 65 | 225 | 2.9 | 30 | ||
3 | 80 | 350 | 3.5 | 30 | ||
4 | 100 | 400 | 5.5 | 40 | ||
5 | 125 | 500 | 7.8 | 20 | ||
6 | 150 | 575 | 12.6 | 20 | ||
8 | 200 | 800 | 20.1 | 15 | ||
10 | 250 | 1000 | 24.1 | 15 | ||
12 | 300 | 1200 | 30 | 15 | ||
1 | 25 | 1.6 | -30℃～＋80℃ | 200 | 0.95 | 30 |
1.5 | 40 | 200 | 1.75 | 30 | ||
2 | 50 | 225 | 2.4 | 30 | ||
2.5 | 65 | 225 | 3.2 | 30 | ||
3 | 80 | 350 | 4.5 | 30 | ||
4 | 100 | 400 | 7.9 | 40 | ||
5 | 125 | 510 | 9.7 | 20 | ||
6 | 150 | 600 | 12.6 | 20 | ||
8 | 200 | 800 | 22.1 | 15 | ||
10 | 250 | 1000 | 27 | 15 | ||
12 | 300 | 1200 | 32 | 15 | ||
