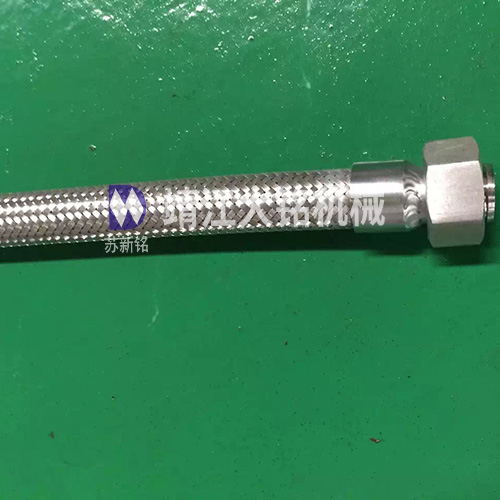

不锈钢金属软管

执行标准:GB/T14525-93
通径范围:DN4-800mm
工作压力:PN0.6-32MPa
温度范围:-196℃~600℃
供货长度:任选
状态:
数量:

一、不锈钢金属软管概述

   执行标准:GB/T14525-93

   通径范围:DN4-800mm

   工作压力:PN0.6-32MPa

   温度范围:-196℃~600℃

   供货长度:任选

   波纹金属管是现代工业管路中一种高品质的柔性连接管。它主要由金属波纹管、金属网体和各类不同形式的接头组成。它的内管是螺旋形波纹或环形波纹的薄壁不锈钢波纹管,波纹管的外层网套的由不锈钢丝或不锈钢钢带按一定参数编织而成。软管两端的接头是根据用户管道或设备的接头形式配制的。软管内的波纹管是由不锈钢薄壁无缝管或纵焊缝不锈钢薄壁管经过高精度塑性变形加工成形的。波纹管轮廓的弹性决定了软管的柔软性和抗疲劳性,易吸收各种运动变形和循环载荷,尤其能够满足系统较大位移的补偿。


   金属软管广泛用于航空、航天、石油、化工、冶金、电力、水务、机械、造纸、木材、纺织、建筑、医药、食品、烟草、交通等行业的管道联接。

   金属软管作为一种柔性耐压(耐正负压)管件安装于液体或气体输送系统中,用以补偿管道或机器、设备连接端的相互位移,吸收振动能量,能够起到减振、消音等作用,具有柔性好、质量轻、耐腐蚀、抗疲劳、耐高低温等多项优点。本公司生产的不锈钢金属软管、不锈钢接头等,使用进口的SUS304(0Cr18Ni9)、SUS304L(00Cr18Ni10)、SUS321(0Cr18Ni10Ti)以及SUS316L(00Cr17Ni14Mo2)材料制造。


二、技术参数

Nominal Dia(mm) (in)
口 径
Inner Dia (mm)
内 径
Outer Dia.(mm)
外 径
Min Bend Radius(mm)
最小弯曲半径
Pressure Applicable(MPa)
适用压力
Weight(kg/m)
重 量
Main BodySingle BraidStatic StateDynamic StateSingle BraidDouble BraidMain BodySingle Braid
14 1/2"142022651207.512.50.210.40
16 5/8"162325801506.410.00.260.50
20 3/4"2028301001805.08.00.350.60
25 1"2535371202804.07.50.470.85
32 11/4"3243451403403.56.40.510.96
40 11/2"4051531804503.05.60.701.18
50 2"5062642205502.54.00.851.75
65 21/2"6579822806502.04.01.412.70
80 3"80971003508002.03.21.623.12
100 4"10012212540010001.62.52.003.70

125 5"

12515115550012001.52.52.805.0
150 6"15018018460015001.52.53.806.6
175 7"17521021570017501.22.05.809.7
200 8"20024024580020001.22.06.7012
250 10"250298303100022001.01.610.6018.1
300 12"300360365120025001.01.617.1031.4
350 14"350410415140030000.81.220.0036.3
400 16"400460465160035000.61.022.8041.1
450 18"45052052518004000



500 20"50057057520004500



600 24"60067067524005500
