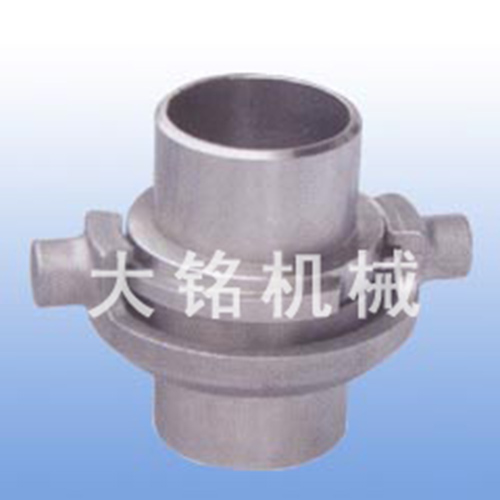

爪型焊接式快速接头

1、结构简单,操作简便,可快速装卸。
2、尺寸紧凑,具有良好的密封性和互换性。
3、适用于气体、液体、粉质等介质的输入、输出。
技术参数:
1、使用压力:≤2.5MPa。
2、使用温度:根据密封材料不同,丁晴橡胶-20℃~+100℃、氟橡胶-20℃~+200℃。
3、材质:不锈钢、碳钢。
状态:
数量:

一、爪型焊接式快速接头概述

   1、结构简单,操作简便,可快速装卸。
   2、尺寸紧凑,具有良好的密封性和互换性。
   3、适用于气体、液体、粉质等介质的输入、输出。


二、主要技术参数

   1、使用压力:≤2.5MPa。
   2、使用温度:根据密封材料不同,丁晴橡胶-20℃~+100℃、氟橡胶-20℃~+200℃。
   3、材质:不锈钢、碳钢。


三、主要尺寸

规格 / 尺寸

20

25

32

40

50

65

75

80

100

125

150

d

18

24

32

40

50

65

75

80

100

125

150

D

24

28

38

45

57

76

83

89

108

133

159

L1

32

36

36

42

45

45

48

48

50

60

65

N

69

75

86

100

118

138

152

160

194

224

260

L

60

68

68

78

80

87

95

95

98

110

115
