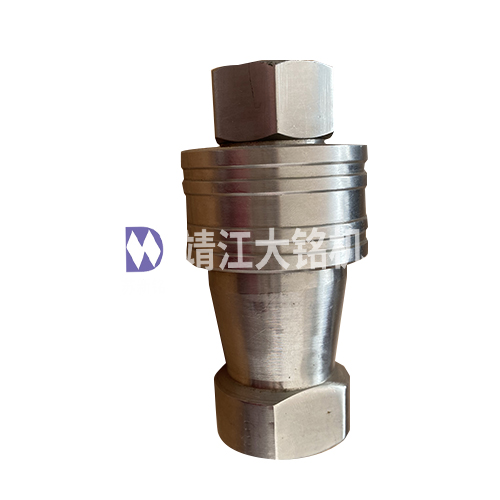

一、插入式自封接头概述
1、操作方便，无需任何工具即可实现接头的快速连接和分离。
2、对有自封作用的接头可实现在分离状态时介质无泄漏。
3、具有良好的密封性和互换性。
4、适用于酸、碱液，气体，水，油等各种介质中。
二、材质
不锈钢、碳钢
三、技术参数
公称通径 | 尺寸 | 技术参数 | |||||||
RC | L1 | S | D | L | 工作压力 | 试验压力 | 额定流量 | 工作温度 | |
MPa | MPa | L/min | ℃ | ||||||
6 | 0.25 | 15 | 19 | 29 | 75 | 8 | 12 | 6.3 | -20 ℃ ～ +180 ℃ |
10 | 0.375 | 16 | 22 | 33 | 78 | 8 | 12 | 40 | |
15 | 0.5 | 16 | 27 | 39 | 85 | 8 | 12 | 63 | |
20 | 0.75 | 18 | 32 | 44 | 96 | 8 | 12 | 100 | |
25 | 1 | 20 | 38 | 50 | 109 | 6 | 9 | 160 | |
32 | 1.25 | 24 | 50 | 67 | 115 | 6 | 9 | 250 | |
40 | 1.5 | 24 | 60 | 73 | 125 | 4 | 6 | 400 | |
50 | 2 | 29 | 70 | 84 | 150 | 2.5 | 3.8 | 630 | |
